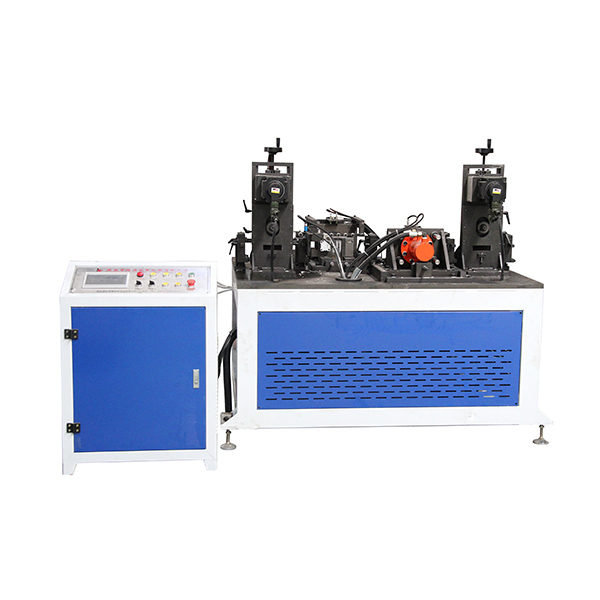

PVC線槽衝孔機CKJ-100C

立即谘詢

PVC衝(chong) 孔機及機床采用整體(ti) 鑄件，穩定且具有剛性，傳(chuan) 動機構采用進口絲(si) 杠，螺母靈活精準。鞋麵衝(chong) 孔機采用靈活的刀具控製，刀具可根據需要進行旋轉或不旋轉。自主開發的加工軟件任意切換刀具角度，各式專(zhuan) 用刀具，可在皮革上加工出各式圖案。

PVC線槽衝(chong) 孔機的外觀比較美觀，結構合理簡單，容易操作，這樣就能節約培訓工作人員的成本，並且自動衝(chong) 孔機的精度高，不容易出現錯誤，即使是再嚴(yan) 密的操作也可以準確的完成。

PVC衝(chong) 孔機工作原理

底孔衝(chong) 孔機置於(yu) 牽引機與(yu) 切割機之間,側(ce) 孔衝(chong) 孔機置於(yu) 存料平台之後,如上圖. 線槽從(cong) 牽引機出來後,由底部衝(chong) 孔機上安裝的編碼器計長,底孔衝(chong) 孔機裝有三個(ge) 衝(chong) 針(單孔,孔距45mm,三個(ge) 孔就是135mm),當編碼器計長為(wei) 135mm(編碼器脈衝(chong) 數為(wei) 250,轉輪周長為(wei) 250mm,當編碼器脈衝(chong) 數為(wei) 135時,底孔衝(chong) 孔油缸下壓,同時複位氣缸後退，當油缸下壓到底後由接近開關(guan) 檢測到後上升，與(yu) 此同時複位氣缸前進，將底孔衝(chong) 孔平台推回原位，當衝(chong) 14次孔後輸出一個(ge) 信號給切割機，切割機將線槽切斷，切斷後的線槽由後續線槽繼續前推，當線槽被推到側(ce) 孔衝(chong) 孔機線槽檢測開關(guan) 處，前上履帶壓緊，伺服電機將線槽送入衝(chong) 孔模內(nei) （前送距離在文本處可修改）側(ce) 衝(chong) 孔油缸前進，前進到位後由接近開關(guan) 檢測到後退回，伺服電機將線槽定長前送70mm後側(ce) 衝(chong) 孔油缸再前進，前進到位後由接近開關(guan) 檢測到後退回，當線槽離開檢測開關(guan) 處後，前上履帶架上升，等下一根線槽進入履帶架內(nei) 。如此往複30次後，後牽引迅速前送，延時2S後翻料架下翻，將線槽翻入堆放支承架處。
